一、數據中心計算機房内布線

數據中心計算機房内布線空間包含主配線區，中間配線區（可選），水平配線區，區域配線區和設備配線區。

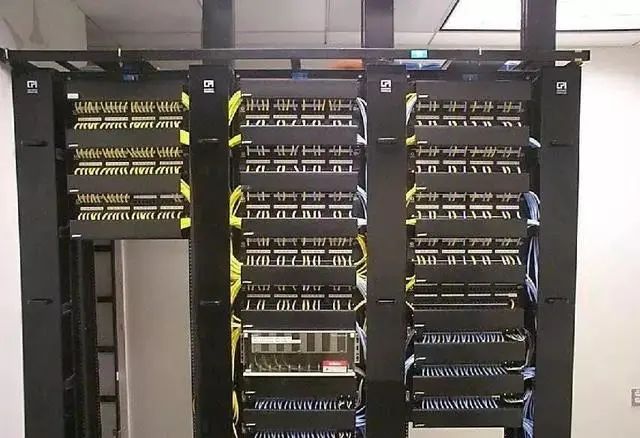

（1）主配線區（MDA）

主配線區包括主交叉連接（MC）配線設備，它是數據中心布線系統的中心配線點。當設備直接連接到主配線區時，主配線區可以包括水平交叉連接（HC）的配線設備。主配線區可以在數據中心網絡核心的路由器、交換機、存儲區域網絡交換設備和PBX設備的支持下，服務于一個或多個及不同地點的數據中心内部的中間配線區、水平配線區或設備配線區，以及各個數據中心外部的電信間，并爲辦公區域、操作中心和其它一些外部支持區域提供服務和支持。有時，接入電信業務經營者的通信設備（如通信的傳輸設施）也被放置在該區域，以避免因纜線超出規定傳輸距離或考慮數據中心布線系統及通信設備可直接與安裝于進線間電信業務經營者的通信業務接入設施實現互通。主配線區位于計算機房内部，爲提高其安全性，主配線區也可以設置在計算機房内的一個專屬空間内。每一個數據中心應該至少有一個主配線區。

（2）中間配線區（IDA）

可選的中間配線區用于支持中間交叉連接（IC），常見于占據多個建築物、多個樓層或多個機房的大型數據中心。每間房間、每個樓層甚至每個建築物可以有一個或多個中間配線區，并服務一個或多個水平配線區和設備配線區，以及計算機房以外的一個或多個電信間。作爲第二級主幹，交叉的配線設備位于主配線區和水平配線區之間。中間配線區可包含有源設備。

（3）水平配線區（HDA）

水平配線區用來服務于不直接連接到主配線區的HC設備。水平配線區主要包括水平配線設備，爲終端設備服務的局域網交換機、存儲區域網絡交換機和KVM交換機。小型的數據中心可以不設水平配線區，而由主配線區來支持。一個數據中心可以有設置于各個樓層的計算機機房， 每一層至少含有一個水平配線區，如果設備配線區的設備水平配線距離超過水平纜線長度限制的要求，可以設置多個水平配線區。

在數據中心中，水平配線區爲位于設備配線區的終端設備提供網絡連接，連接數量取決于連接的設備端口數量和線槽通道的空間容量，應該爲日後的發展預留空間。

（4）區域配線區（ZDA）

在大型計算機房中，爲了獲得在水平配線區與終端設備之間更高的配置靈活性，水平布線系統中可以包含一個可選擇的對接點，叫做區域配線區。區域配線區位于設備經常移動或變化的區域，可以采用通過集合點（CP）的配線設施完成纜線的連接，也可以設置區域插座連接多個相鄰區域的設備。區域配線區不可存在交叉連接，在同一個水平纜線布放的路由中，不得超過一個區域配線區。區域配線區中不可使用有源設備。

（5）設備配線區（EDA）

設備配線區是分配給終端設備安裝的空間，這些終端設備包含各類服務器，存儲設備，小、中、大型計算機及相關的外圍設備等。設備配線區的水平纜線終接在固定于機櫃或機架的連接硬件上。每個設備配線區的機櫃需設置足夠數量的電源插座和連接硬件，使設備纜線和電源線的長度減少至最短距離。

二、支持空間布線

數據中心支持空間（計算機房外）的布線空間包含進線間、電信間、行政管理區、輔助區和支持區。進線間可設置與外部配線網絡相連接的入口設施，電信間則配置滿足水平纜線連接的FD配線模塊，FD處可采用交叉或互連的方式完成設備之間的互通。

（1）進線間

進線間是數據中心布線系統和外部配線及公用網絡之間接口與互通交接的場地，主要用于電信纜線的接入和電信業務經營者通信設備以及企事業數據中心自身所需的數據通信接入設備的放置。這些用于分界的連接硬件設施在進線間内經過通信纜線交叉轉接，接入數據中心内。進線間可以設置在計算機房内部，也可與主配線（MDA）區合并。

進線間應滿足多家接入電信業務經營者的需要。

基于安全目的，進線間宜設置在機房之外。根據冗餘級别或層次要求的不同，進線間可設置多個，在數據中心面積非常大的情況下，次進線間就顯得非常必要，這是爲了讓進線間盡量與機房設備靠近，以使設備之間的連接纜線不超過線路的最大傳輸距離要求。

如果數據中心隻占建築物之中的若幹區域，則建築物進線間、數據中心主進線間和可選的次進線間的關系。若建築物隻有一處外線進口，數據中心主進線間的進線也可經由建築物進線間引入。

（2）電信間

電信間是數據中心内支持計算機房以外的布線空間，包括行政管理區、輔助區和支持區。電信間用于安置爲數據中心的正常辦公及操作維護支持提供本地數據、視頻、弱電和語音通信服務的各種設備。電信間一般位于計算機房外部，但是如果有需要，它也可以和主配線區或水平配線區合并。

數據中心電信間與建築物電信間屬于功能相同，但服務對象不同的空間。建築物電信間主要服務于樓層的配線設施。

（3）行政管理區

行政管理區是用于辦公、衛生等目的的公用場所。包括：工作人員辦公室、門廳、值班室、盥洗室、更衣間等。行政管理區可根據服務人員工位數量設置數據和語音信息點。

（4）輔助區

輔助區是用于電子信息設備和軟件的安裝、調試、維護、運行監控和管理的場所。包括測試機房、監控中心、備件庫、打印室、維修室、裝卸室、用戶工作室等區域。輔助區可根據工位數量與設備的應用需要設置數據和語音信息點，并且通過水平纜線連至電信間。

（5）支持區

支持區是支持并保障完成信息處理過程和必要的技術作業的場所。包括變配電室、柴油發電機房、UPS室、電池室、空調機房、動力站房、消防設施用房、消防和安防控制室等。

支持區可以整個空間和安裝場地的設備機櫃（架）或單個設備（台）或控制模塊爲單位，設置相應的數據和語音信息點，并且通過水平纜線連至電信間。

數據中心内分有計算機房、支持區、輔助區和行政辦公區等幾個相互關聯的組成部分，其中信息機房的綜合布線系統是最爲關鍵也是最受重視的，現在這一部分被稱爲"網絡布線"。但數據中心作爲一個完整的整體，支持區、輔助區和行政辦公區的綜合布線系統也是非常重要的，它的設計是否合理，直接決定了數據中心運維工程師的工作難易程度。
