弱電系統中線纜的計算是一門技術活，不是簡單的心算就可以完成的，也有一些基本方法和公式來套用，本篇文章分系統介紹弱電線纜估算方法。

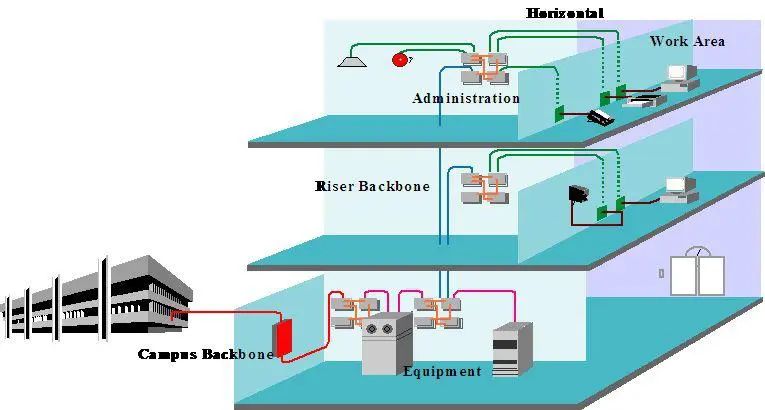

一、綜合布線系統

1.1 水平子系統，線纜用量計算方法：

n電纜平均長度=（最遠信息點水平距離+最近信息點水平距離）/2+2H（H－樓層高）

n實際電纜平均長度=電纜平均長度×1.1+(端接容限，通常取6)

n每箱線纜布線根數=每箱電纜長度/實際電纜平均長度

n 電纜需要箱數=信息點總數/每箱線纜布線根數

注：最遠、最近信息點水平距離是從樓層配線間（IDF）到信息點的水平實際距離，包含水平實際路由的距離，若是多層設置一個IDF則還應包含相應樓層高度。上面的“電纜平均長度”計算公式适應一層或三層設置一個樓層配線間（IDF）的情形。

1.2 主幹子系統，銅線纜用量計算方法：

n電纜平均長度 =（最遠IDF距離+最近IDF距離）/2

n實際電纜平均長度 = 電纜平均長度×1.1+(端接容限，通常取6)

n每軸線纜布線根數 = 每軸電纜長度/實際電纜平均長度

n電纜需要軸數 = IDF的總數/每箱線纜布線根數

注：最遠、最近IDF距離是從樓層配線間（IDF）到網中心主配線架（MDF）的實際距離，主要取決于樓層高度和弱電井到設備間（MDF）的水平距離。

大對數電纜對數按照1：2（即1個語音點配置2對雙絞線）計算，并分别選擇25/50對電纜進行合理設計。100對大對數電纜一般不要選擇，因施工較困難。

1.3 主幹子系統，光纜用量計算方法：

n光纜平均長度=（最遠IDF距離+最近IDF距離）/2

n實際光纜平均長度=光纜平均長度×1.1+(端接容限，通常取6)

n光纜需要總量=IDF的總數×實際光纜平均長度

注：最遠、最近IDF距離是從樓層配線間（IDF）到網中心主配線架（MDF）的實際距離，主要取決于樓層高度和弱電井到MDF的水平距離。

光纖芯數、單模、多模的選擇若招标文件有明确的要求，則按要求設計，通用的選擇是6芯多模光纜。

二、有線電視系統

2.1 星型布線計算法：

此方法定義爲：所有的樓層分支分配器集中在弱電間内，從每個用戶終端（插座）獨立敷設一根射頻電纜到相應的弱電間與分支分配器聯接。

水平部分電纜（通常爲RG6），線纜用量計算方法：

n電纜平均長度=（最遠用戶終端水平距離+最近用戶終端水平距離）/2+2H（H——樓層高度）

n實際電纜平均長度=電纜平均長度×1.1+(端接容限，通常取3)

n電纜需要總數=用戶終端總數x實際電纜平均長度 (米)

注：最遠、最近用戶終端水平距離是從樓層分配箱到最遠、最近終端用戶插座的實際距離，包含水平實際路由的距離，若是多層設置一個樓層分配箱則還應包含相應樓層高度。

主幹電纜（通常爲RG11/RG9），線纜用量計算方法：

n電纜平均長度=（最遠樓層分配箱距離+最近樓層分配箱距離）/2

n實際電纜平均長度=電纜平均長度×1.1+(端接容限，通常取6)

n電纜需要總數=樓層分配間總數x實際電纜平均長度 (米)

注：最遠、最近樓層分配箱距離是從樓層分配箱到衛星或有線電視中心機房（或延續放大器）的實際距離，主要取決于樓層高度和弱電井到有線電視中心機房的水平距離。

2.2 分支器串接布線計算法：

分支器串接法布線通常分爲進戶線纜、水平線纜、主幹（垂直）線纜三部分。

A、進戶部分電纜：（通常爲RG6規格），線纜用量計算方法：

n電纜平均長度=（最遠用戶終端距離+最近用戶終端距離）/2

n實際電纜平均長度=電纜平均長度×1.1+(端接容限，通常取3)

n電纜需要總數=用戶終端總數x實際電纜平均長度 (米)

注：最遠、最近用戶終端距離是從分支器到最近的一個終端用戶插座、最遠的一個用戶終端的實際距離。

B、水平部分分支電纜（通常爲RG11），線纜用量計算方法：

n電纜平均長度=（最遠分支器/終端電阻距離+最近分支器/終端電阻距離）/2

n實際電纜平均長度=電纜平均長度×1.1+(端接容限，通常取6)

n電纜需要總數=水平電纜總根數x實際電纜平均長度 (米)

注：最遠、最近分支器距離是從樓層分配間的分配器箱到最遠、最近分支器的實際距離，包含水平實際路由的距離，若是多層共享一個樓層分配器則還應包含相應樓層高度。

三、安全防範系統

3.1視頻監控系統

3.1 .1 視頻電纜計算方法：通常選用SYV75-5規格，

n電纜平均長度=（最遠攝像機距離+最近攝像機距離）/2

n實際電纜平均長度＝電纜平均長度×1.1+(端接容限，通常取6)

n電纜需要總數＝ 攝像機總數x實際電纜平均長度 (米)

注：最遠、最近攝像機距離是指從安防監控中心機房到離安防機房最遠、最近攝像機的實際距離，（注意樓層高度）。當有群樓的長、寬、與主樓（标準層）的長、寬有較大差距時，要求按照群樓、主樓分别計算實際電纜平均長度。

3 .1 .2 電源線纜計算方法：RVV2*1.0規格。

方式一：由于攝像機的分布較爲分散（尤其是群樓）。因此建議按視頻電纜長度的1/2～1/3計算。

方式二：按每8隻攝像機敷設一根電源線纜：電源線需要總數＝（攝像機總數/8）*視頻電纜計算中的實際電纜平均長度。

3 .1 .3 控制電纜計算方法：（雲台+變焦攝像機），RVS2*1.0規格。

n電纜平均長度=（最遠攝像機距離+最近攝像機距離）/2

n實際電纜平均長度＝電纜平均長度×1.1+(端接容限，通常取6)

n電纜需要總數＝ 攝像機總數x實際電纜平均長度 (米)

注：最遠、最近攝像機距離是指從監控中心機房到離機房最遠攝像機、最近攝像機的實際距離，（注意樓層高度）。當有群樓的長、寬、與主樓的長、寬有較大差距時，要求分别計算實際電纜平均長度。

網絡攝像機網線的計算和綜合布線系統的計算方法基本相同

3.2 防盜報警系統

3.2.1 二芯報警線纜計算方法：

RVV2*0.5規格。

n線纜平均長度=（最遠報警前端設備距離+最近報警前端設備距離）/2

n實際電纜平均長度＝電纜平均長度×1.1+(端接容限，通常取6)

n線纜需要總數＝ 前報警端設備總數x實際電纜平均長度 (米)

注：最遠、最近報警前端距離是指從安防中心機房（或報警鍵盤、擴展模塊）或到離機房（或報警鍵盤、擴展模塊）最遠、最近報警前端設備的實際距離，（注意樓層高度）。當有群樓的長、寬、與主樓的長、寬有較大差距時，要求分别計算實際電纜平均長度。

四芯報警線纜計算方法同上。RVV4*0.5規格

3.2.2 報警聯網總線計算方法：

由于報警聯網總線多數爲一根（或一路），少數爲兩根（路）或多根（路），因此要求按實際的總線路由計算。

線纜需要總數＝ 實際總線路由長度×1.1+ 端接容限 (米)

注：端接容限＝總線上需要聯接的設備（通常是報警鍵盤、擴展模塊）數量 * 6

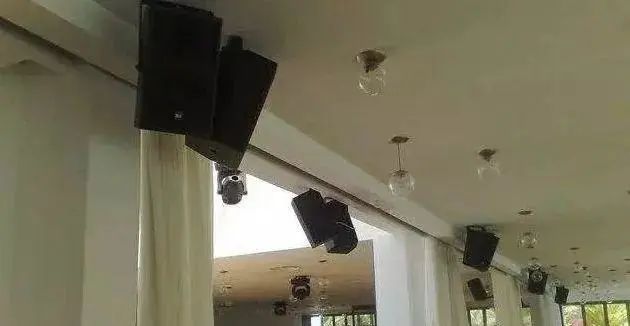

四、背景音樂及緊急廣播系統

4.1 水平線纜計算方法：

水平部分線纜（通常爲ZR-RVS 2*1.0）：

n電纜平均長度=（最長水平距離+最短水平距離）/2+H (H—樓層高)

n實際電纜平均長度=電纜平均長度×1.1+(揚聲器端接容限)

n電纜需要總數=水平電纜總根數（即廣播分區數）x實際電纜平均長度 (米)

注1：最長、最短樓層水平距離是從樓層弱電間到最長樓層、最短樓層的實際距離。

注2：若在一個樓層（即一個廣播分區）需要有兩個揚聲器回路，如酒店的客房（或辦公樓的辦公間）與公共走廊需分爲兩個回路，則上述的“電纜平均長度”應分别計算，然後再計算出“實際電纜平均長度”，并要注意此時的“水平電纜總根數（即廣播分區數）”需“加倍”。

注3：揚聲器端接容限＝所測量水平距離樓層的揚聲器數量*（客房或辦公室取9，走廊取6）；

4.2 主幹電纜計算方法：

廣播主幹線纜（通常爲ZR-RVS 4*1.0），線纜用量計算方法：

n電纜平均長度=（最遠樓層分配箱距離+最近樓層分配箱距離）/2

n實際電纜平均長度=電纜平均長度×1.1+(端接容限，通常取6)

n電纜需要總數=樓層分配箱總數x實際電纜平均長度 (米)

注：最遠、最近樓層分配箱（廣播分區）距離是從樓層分配箱到廣播中心機房的實際距離，主要取決于樓層高度和弱電井到廣播中心機房的水平距離。

五、多媒體數字會議及擴聲系統

由于本系統設備種類繁多，連接線的類型也多，但數量（長度）并不長，因此本系統的線纜計算方式，建議按照輔材的方式進行報價，并按系統設備總價的1.5～2％計算。

數字會議系統專用聯接電纜應另行報價，計算數量爲數字會議控制主機到放置主席機或代表機的實際距離*1.1+(端接容限，通常取3)。

六、樓宇設備監控系統

監控點到DDC箱的各類線纜計算方法：

通常有RVV2*1.0、RVS2*1.0、BVS2*2.5、RVVP2*1.0、RVV8*1.0（用于DDC箱到設備配電箱）等規格。

n線纜平均長度=（最遠監控點距離+最近監控點距離）/2 +H（H—樓層高度）

n實際線纜平均長度=線纜平均長度×本DDC監控總點數×1.1+(端接容限，通常取3)

n線纜需要總數=監控點總數x實際電纜平均長度 (米)

注：最遠、最近監控點距離是從DDC箱到監控點或監控設備的實際距離。各種類别的線纜應分别計算。

若DDC箱安裝在被控設備間内，如冷熱源機房、空調機組、新風機組等設備間，則冷熱源機房内的“實際線纜平均長度”可按15米計算（但要注意監控冷卻塔的DDC安裝位置）；

空調機組、新風機組等設備間内的“實際線纜平均長度”可按10米計算。
