一、靜電地闆的功能

機房地闆一般采用防靜電活動地闆。防靜電地闆的作用，就是把地面上所産生的靜電，通過防靜電地闆導入大地。這一點，下面我們立刻即可一目了然。

一、鋪設防靜電地闆活動地闆，主要具有以下功能：

1、可拆卸性。因此，機房内設備可在防靜電地闆下進行自由的電器連接，便于鋪設和維修，使機房整潔美觀；

2、可以保護各種電纜、電線、數據線及插座，使其不受損壞；

3、可以利用地闆下的空間作爲空調的靜壓風庫，獲得滿意的氣流組織；

4、消除電纜外露對人體的危害；

5、可以利用防靜電活動地闆的可調性，消除地面的不平度，保證機房地面的整體水平度；

6、能使靜電荷漏洩至地，并反射電磁輻射。

7、機房地闆，應符合國标GB6650-86《計算機房用活動地闆技術條件》

二、靜電地闆安裝的施工要求

1、地面處理：

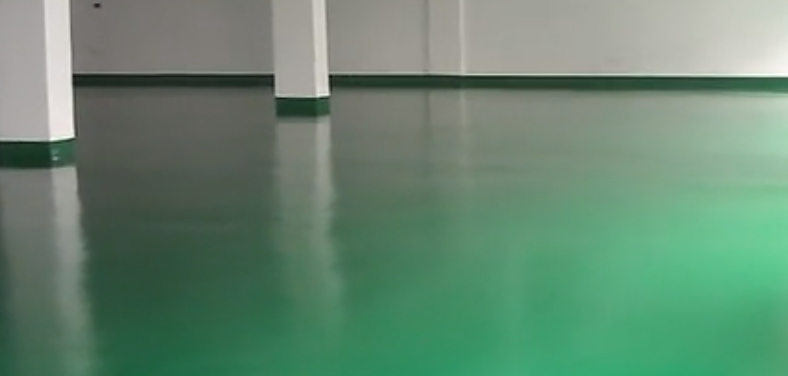

機房抗靜電地闆安裝工程中，地面預處理十分關鍵，在鋪設地闆前必須先對地面進行較好的預處理，首先刷素泥一道，抹平機房地面，采用20厚1：2.5水泥砂砂抹面趕光，地面基礎處理到平整、光滑、沒有明顯的坡度和不平，再刷機房專用地台漆二遍，起防潮、防黴作用。

2、拉水平線

地面彈方格網線，彈線要反複校正。在機房四周牆面安裝角鋼支架，地面按地面彈線鋪設金屬屏蔽網（50*0.1紫銅片），金屬屏蔽網與機房接地銅排相連，組成一個完整的機房屏蔽系統，具有接地、抗靜電、抗幹擾的作用。

根據房間平尺寸和設備布置情況，按活動地闆塊模數，制定鋪設方案及合理的鋪設方法，應遵循以下原則：

①如室内無控制櫃等設備，幾何尺寸有符合活動地闆塊模數時，宜由内向外鋪設。

②如室内平面尺寸不符合闆塊模數時，應把室内兩個方向的中心點找出來，看兩邊尺寸相差多少，若相差不明顯，宜由外向内鋪設；若相差較大時，宜進行對稱分格，由内向外鋪設。

 ③如室内地面上沒有控制櫃等設備（要留洞時），其鋪設方向和先後順序應綜合考慮。

④根據設計要求确定鋪設高度。

綜合上述，鋪設方法确定後，要進行找中、套方、分格、定位放線工作，即需要把分格線标彈在地面上，又要把标高線标彈在四周牆壁上，以便于施工時操作控制。

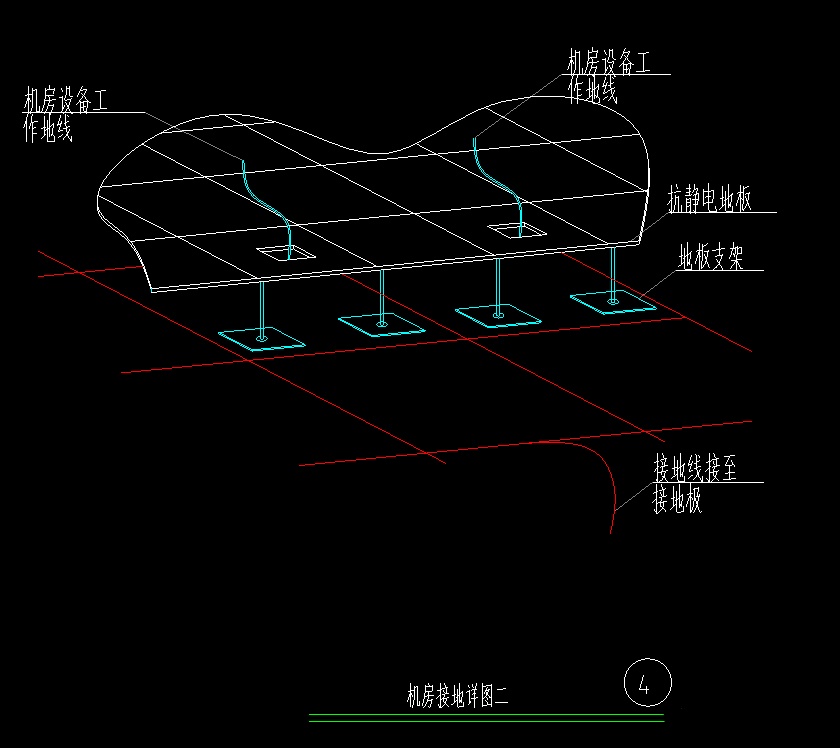

3、接地銅排

首先要在地闆的下方先鋪設一層銅泊，用于和地闆的充分接觸，其次就是把銅泊鋪設到牆邊時，彙集幾個點接到接地線上（三到五個點最佳，防止在使用中有點的斷開），接地線的另一端要連接一個接地柱，接地柱最好能埋在地面50CM以下的深度，這樣才能使地闆起到靜電釋放的作用！

結合布線系統的設計及施工，在地面架空安裝強弱電走線線槽及接地銅排，強弱電走線線槽之間間距大于30mm。

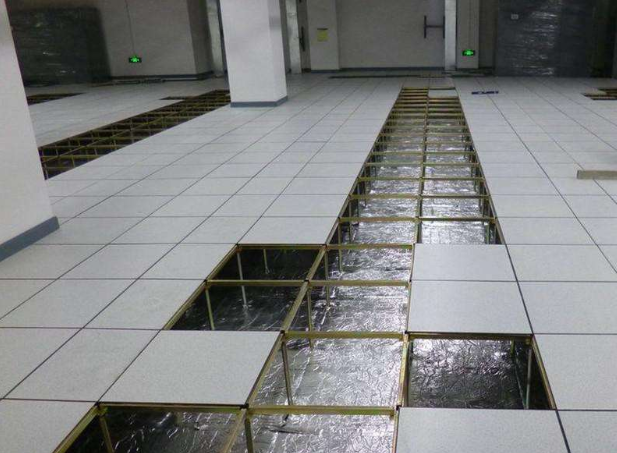

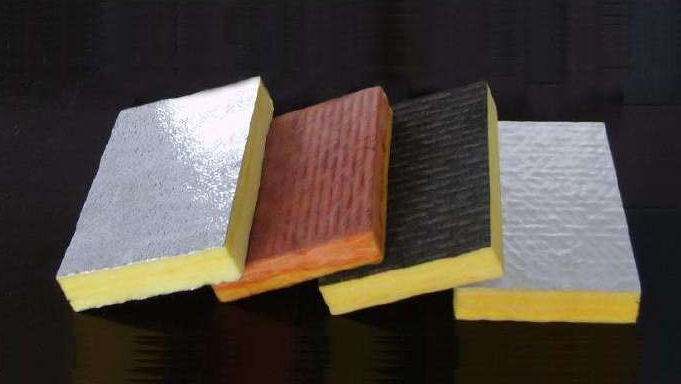

4、保溫棉

在地面鋪設和地闆下四周牆面鋪設25mm厚阿姆斯壯一級福樂期保溫棉，包福樂斯不燃鋁箔，起到保溫、隔熱、防潮作用，至此，地面預處理完成。

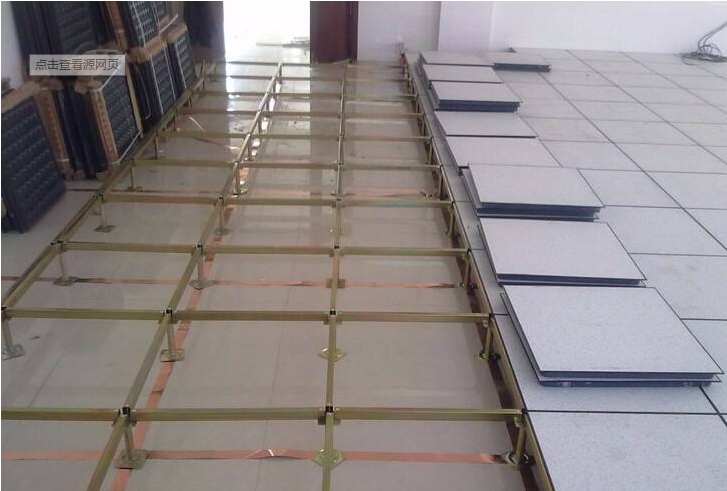

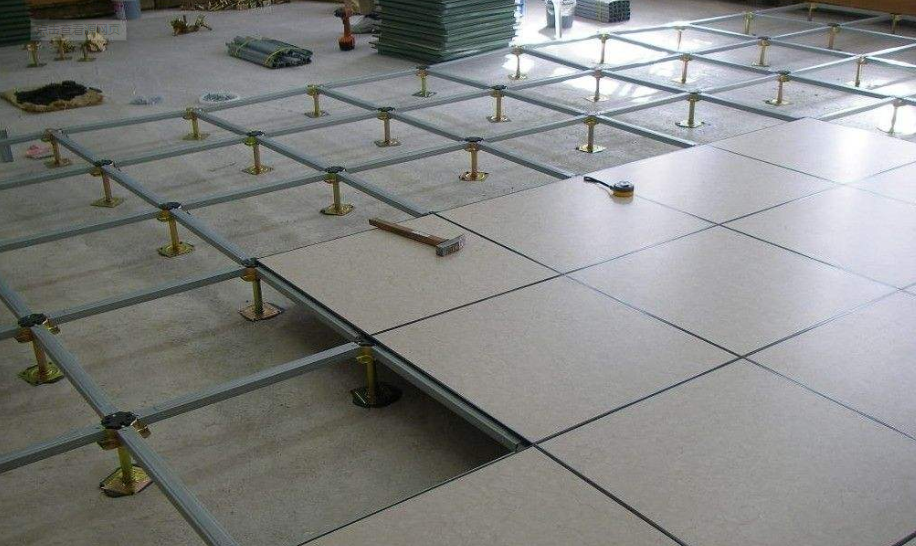

5、鋪設防靜電地闆

地闆支撐腳直接安裝在50*0.1紫銅片上方。敷設地闆時，用水泡水平儀逐步找平，高度靠可調支架調節，相臨地闆間不得有縫隙，安裝較重設備的地闆下部加強支撐。地闆闆面标高300~350mm，具有足夠空間形成地闆下淨壓風庫。

鋪設活動地闆塊并調整水平高度，保證四角接觸平整、嚴密，活動地闆塊不符合模數時，不足部分可根據實際尺寸切割後鑲補（切割地闆時要精細），并配裝相應的可調支架和橫梁。

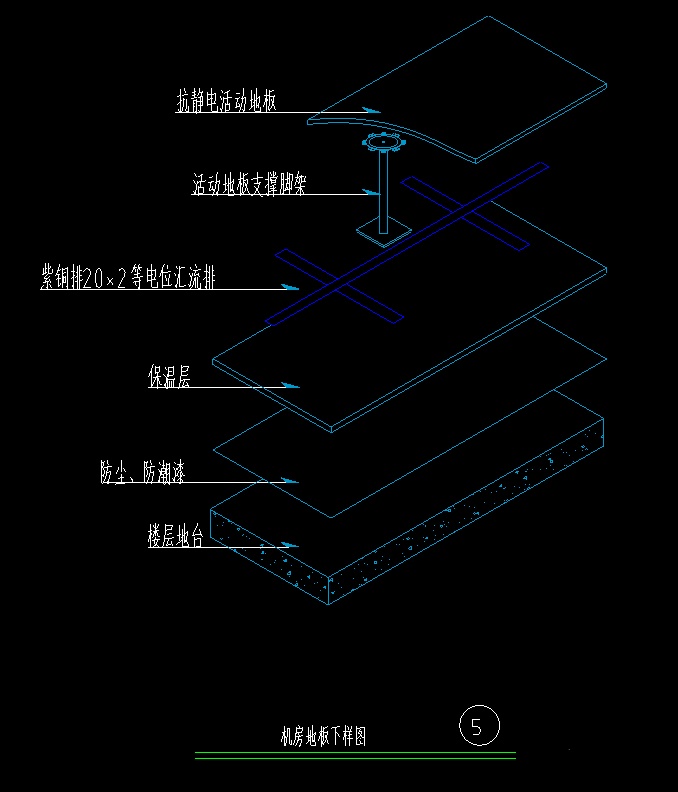

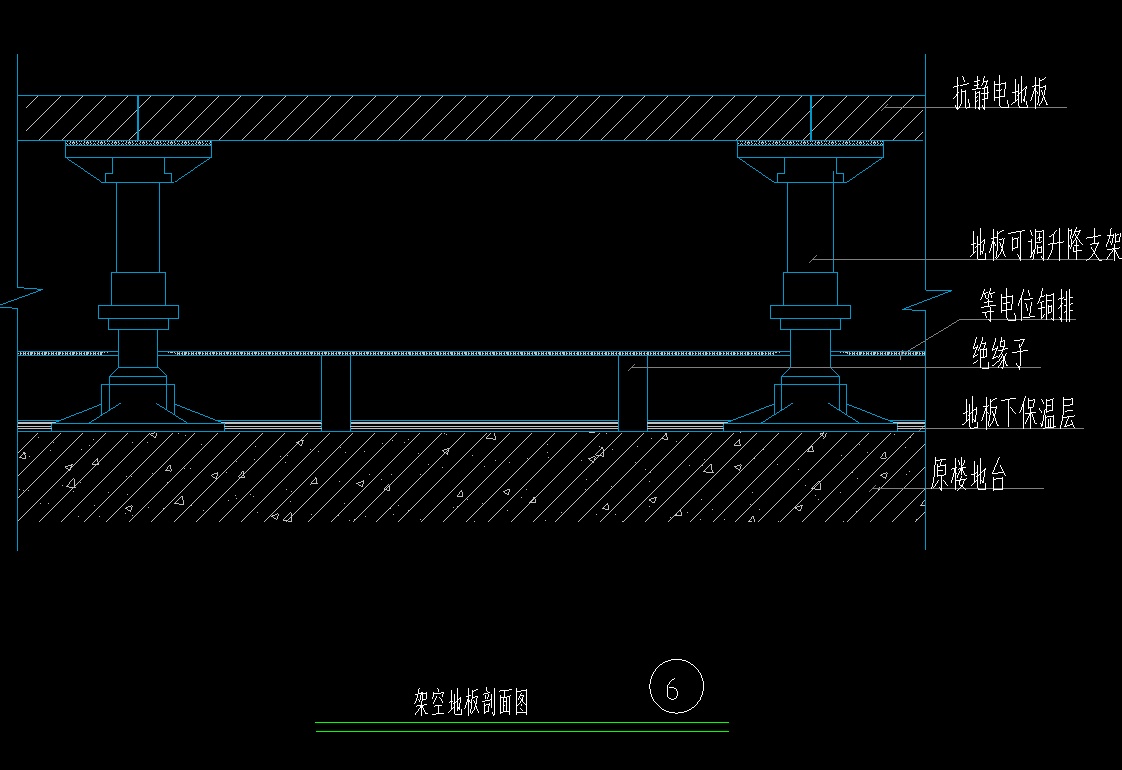

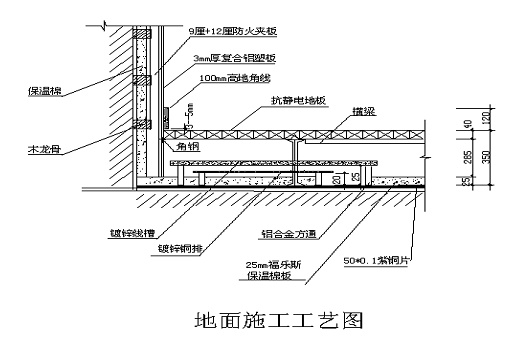

地面防靜電地闆施工工藝圖如下：

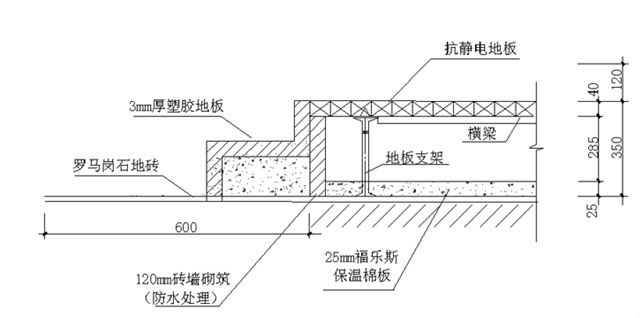

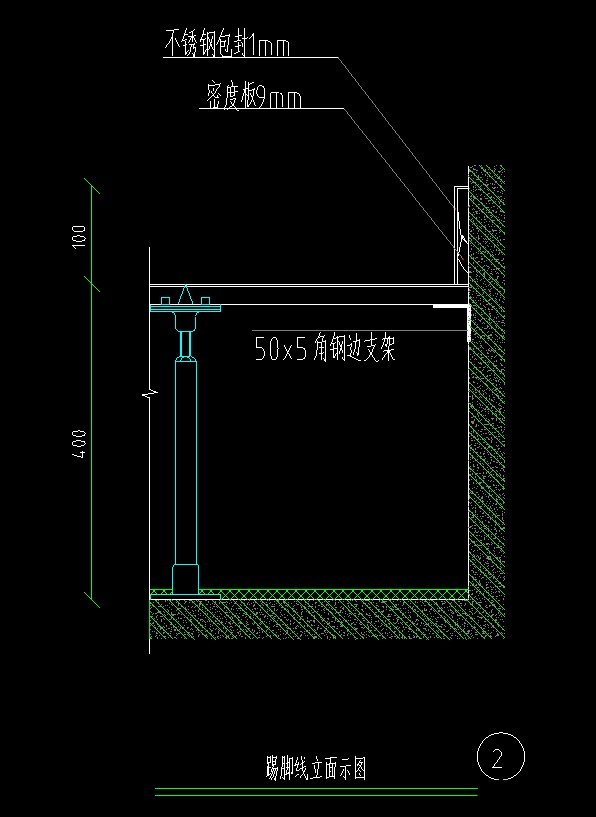

機房踢腳台階施工工藝圖如下：

進入機房架高地面的踢腳台應具有防水隔潮、美觀大氣、堅固實用等特點，本項目中，可以使用120mm磚牆砌築以隔離機房架高地面，設一級台階，台階的寬度以300mm爲宜，以砌素砼而成，根據實際需要，在台階表面鋪設防水材料，如大理石、丁紋鋼闆、塑膠地闆等。

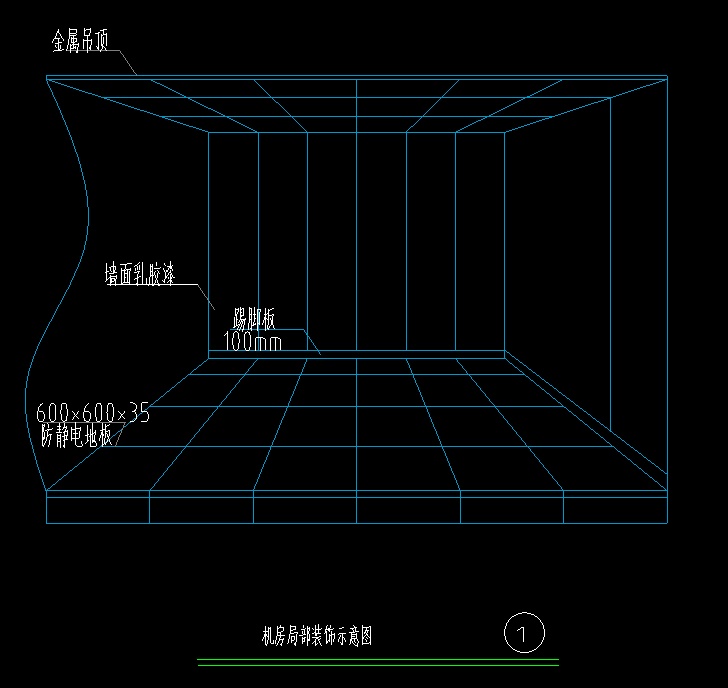

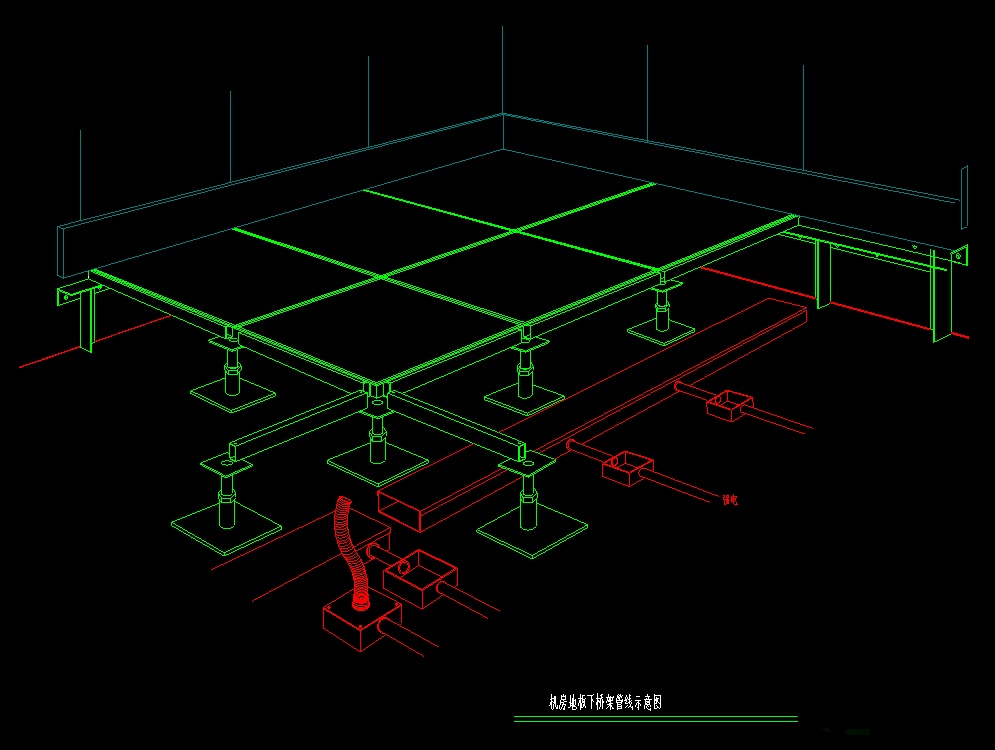

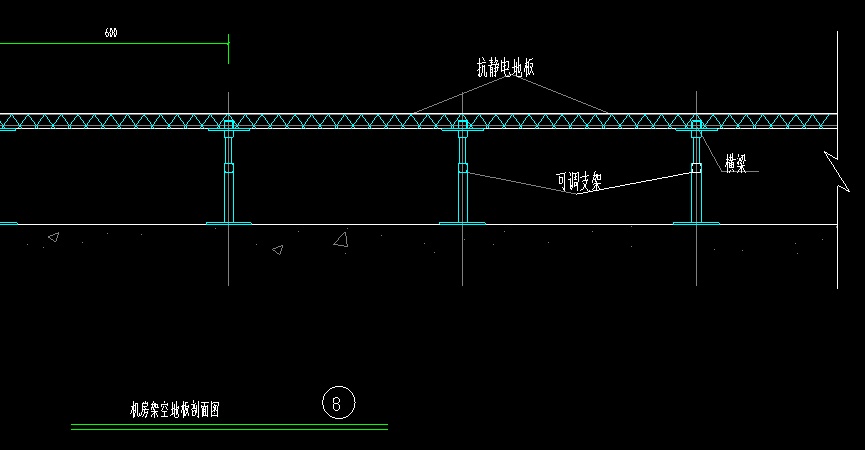

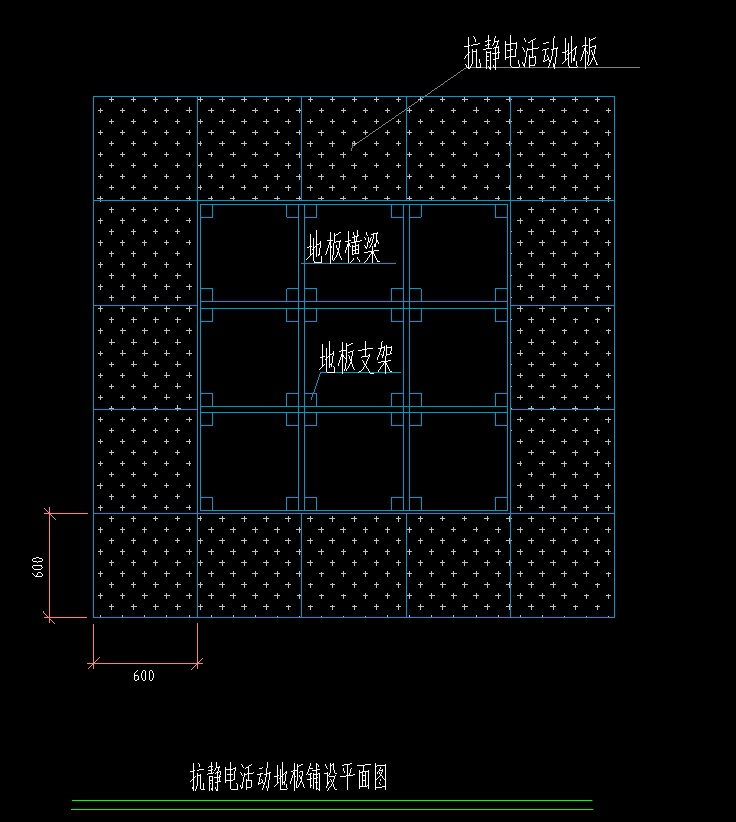

三、防靜電地闆鋪設圖

對于靜電地闆的詳細安裝，一直是很多朋友的難點，問的各種問題比較多，爲了方便大家了解，我們這裏有一些圖，方便大家更直觀的理解。
