精密空調是指一種可以向機房提供空氣循環、空氣過濾、冷卻、再熱及進行溫度、濕度控制的空氣調節機,其目的是精确控制其溫度、濕度等并要求控制在一定範圍。
1、精密空調制冷型式

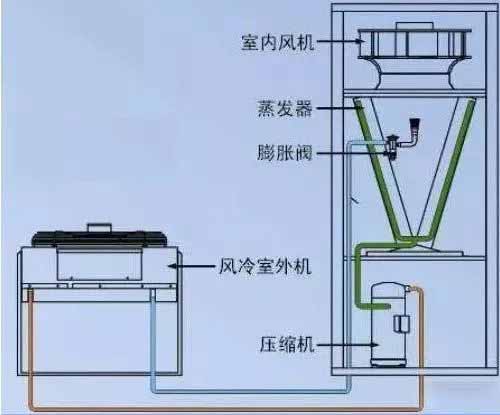

風冷:風冷系統包括精密空調室内機和配套的室外機,室外機利用空氣進行冷卻,空調機組通過室外機将機房内的熱量散發到室外空氣中。
水冷:水冷系統包括精密空調室内機和冷卻塔,冷卻塔向精密空調室内機提供冷卻循環水,空調機組通過冷卻循環水将機房内的熱量散發到室外空氣中。
冷凍水:冷凍水系統包括精密空調室内機和冷水機組,冷水機組向精密空調室内機提供冷凍循環水,空調機組通過冷凍循環水将機房内的熱量散發到室外空氣中
雙冷源:雙冷源系統分爲風冷雙冷源、水冷雙冷源和冷凍水雙冷源。風冷雙冷源機組是在風冷機組的基礎上再加一套獨立的冷凍水盤管系統,水冷雙冷源機組是在水冷機組的基礎上再加一套獨立的冷凍水盤管系統,冷凍水雙冷源機組具有兩套獨立的冷凍水盤管系統。
自然冷:常見的自然冷源系統分爲風冷自然冷冷水主機+精密空調室内機和精密空調室内機+幹冷器兩種。其中,前者精密空調室内機爲冷凍水精密空調機組,後者精密空調室内機具有兩套獨立的制冷系統,系統能自動根據節能條件在兩個系統之間切換,達到最大節能效果和保證機器可靠運行之間平衡。
2、精密空調主要器件
壓縮機:空調中的重要組成部件,用于給氣态制冷劑增壓,精密空調常用的壓縮機包括渦旋壓縮機和轉子壓縮機。
蒸發器:室内側進行換熱的主要部件,内走制冷劑吸熱,外部表面吹過空氣放熱,形成熱交換。
冷凝器:室外側進行換熱的主要部件,内走制冷劑吸熱,外部表面吹過空氣放熱,形成熱交換。

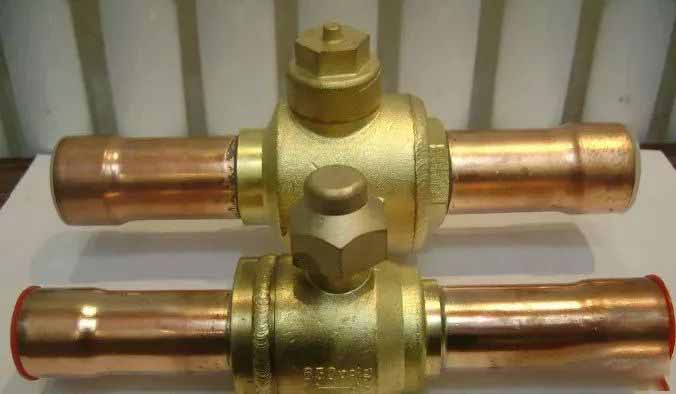

球閥:安裝在制冷系統管路上,控制冷媒的通斷,起到開關的作用。
幹燥過濾器:安裝在制冷系統管路上,用于幹燥、過濾制冷劑。
視液鏡:安裝在制冷系統管路上,用于充注冷媒時把握充注量,以及随時觀察系統冷媒情況。
膨脹閥:安裝在制冷系統管路上,起到節流降壓的作用,分爲熱力膨脹閥和電子膨脹閥兩種。

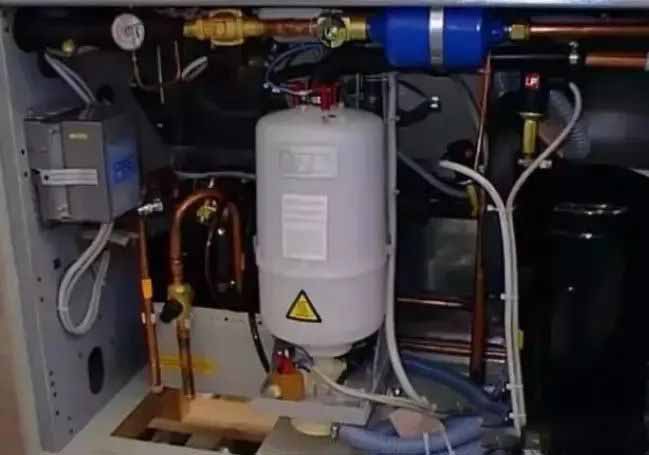

加濕器:當室内濕度較低時,給室内空氣加濕的設備,精密空調常用的加濕器分爲電極式加濕器和紅外線加濕器。
加熱器:當室内溫度較低時,給室内空氣加熱的設備,精密空調常用的加熱器分爲鋁翅片式加熱器、PTC式加熱器和不鏽鋼繞片式加熱器。

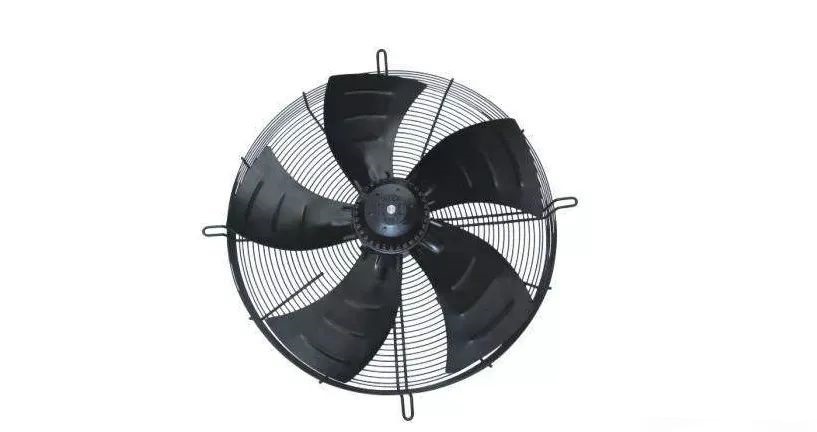

風機:機組内部空氣循環的動力設備,按氣體流動方向分爲離心風機和軸流風機。
按電機的電源形式分爲:AC風機和EC 風機,AC風機的電機爲交流電機,EC風機的電機爲直流電機,具有節能高效的特點;離心風機按結構形式分爲外轉子直聯離心風機和皮帶傳動離心風機;
低溫組件:爲保證室外溫度超低(-20℃以下)時,空調仍然能正常啓動的組件。
延長組件 :用于風冷機組,當室内外機的連管等效長度超過30m時,必須在制冷系統管路上安裝延長組件,一套延長組件包括單向閥和電磁閥。
單向閥:安裝在制冷系統管路上,制冷劑隻能沿進口流動,防止制冷劑回流的裝置。
電磁閥 :安裝在制冷系統管路上,控制制冷劑的通斷,起到開關作用。
漏水檢測器 :用于監測空調機組是否存在漏水問題。
3、送風方式
主要是針對空調的出風口位置及出風方向而言,是空調選型的一個重要考慮點。

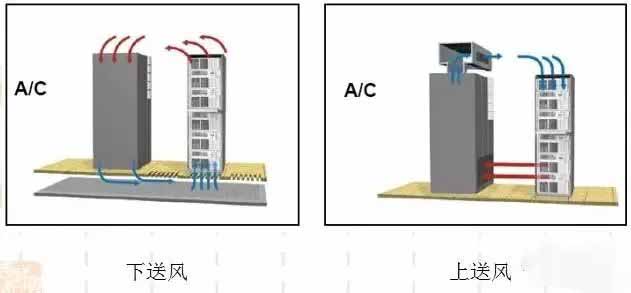

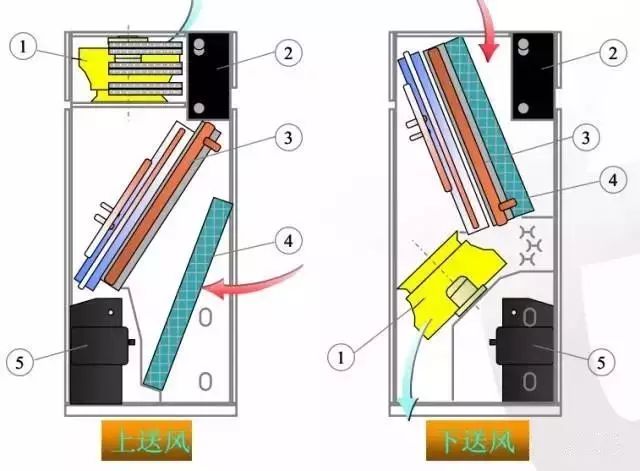

下送風:應用于帶靜電地闆(也有叫靜壓地闆)的機房。空調下部出風,送入靜電地闆下,機櫃進風側靜電地闆開孔,冷氣流往上送到機櫃前方,機櫃吸收冷氣冷卻電子元器件,排出的熱氣從空調頂部返回空調,形成一個氣流循環。
上送風:應用于帶天花闆送風或者風管送風的機房。
上前送風:應用于不帶天花、風管、靜電地闆的敞開空間小機房小基站。空調頂部加一個風帽組件,從空調上部前方送風,冷氣流直接送到機櫃前方,機櫃吸收冷氣冷卻電子元器件,排出的熱氣從空調下部前方返回空調,形成一個氣流循環。
水平送風:應用于空調與機櫃并排放置的情況。空調在整個高度方向上将冷風水平送出,冷氣流送到機櫃前方,機櫃吸收冷氣冷卻電子元器件,排出的熱氣從空調後部返回空調,形成一個氣流循環。
4、常見報警原因與處理
4.1壓縮機高壓報警
①高壓開關故障或控制幹擾導緻誤報警;
②風冷冷凝器灰塵較多,冷卻能力下降;
③風冷冷凝器風機電源斷開;
④風冷冷凝器調速器斷路;
⑤風冷冷凝器溫度開關異常;
⑥水冷設備冷凝器水流量丢失或冷卻水溫異常;
⑦排氣管路異常油堵或異物堵塞;
⑧制冷劑充注過量。
4.2壓縮機低壓告警
①低壓開關故障或控制幹擾導緻誤告警;
②室内過濾網堵塞造成風量不足;
③室内主風機故障。風量下降;
④溫度設定點錯誤,回風溫度過低;
⑤冷啓動延時設置不夠,冬季啓動困難;
⑥制冷劑充注量不足或制冷劑洩漏。
4.3低濕告警
①低濕告警設定點錯誤;
②機房密封不良,房門開啓頻繁;
③加濕器供水堵塞、水壓過低、停水;
④加濕罐結垢較多;
⑤加濕電極結垢較多。
4.4高溫告警
①高溫告警設定點錯誤;
②犯賤熱負荷較大或房門開啓頻繁;
③其他異常告警導緻壓縮機停機;
④冷凍水設備冷凍水流量丢失或冷凍水溫異常。
4.5地闆漏水告警
①漏水檢測探針接觸到導體;
②排水管堵塞,有水從加濕水盤溢出;
③排水管破裂或洩漏;
④設備中異常部位的凝結水滴落;
⑤其他異常途徑的水淌入地下。
4.6氣流丢失
①氣流不足檢測熱敏電阻與發熱電阻距離過近;
②氣流壓差傳感器的取樣氣管堵塞或位置偏移;
③傳感器闆與顯示控制闆連接松脫;
④供電反相;
⑤室内送分部分故障;
⑥過濾網堵塞。
