核心交換機與普通交換機有什麽區别,讓我們一起來了解下。

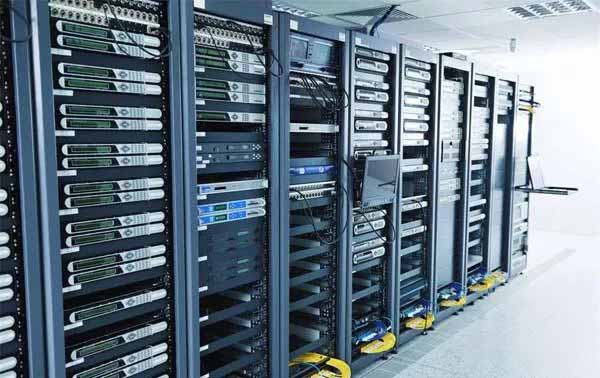

數據中心級交換機以高質量的業務保證和控制識别能力爲特征,端到端的流控與背壓機制,保證數據傳輸的穩定可靠,平抑網絡浪湧。可靠性、安全性更高,組網方式更簡單,業務部署更快捷。
一、什麽是數據中心核心交換機?
核心交換機并不是交換機的一種類型,而是放在核心層(網絡主幹部分)的交換機叫核心交換機,一般大型企業網絡和網吧需要購買核心交換機來實現強大的網絡擴展能力,以保護原有的投資,電腦達到一定數量才會要用上核心交換機,而基本在50台以下無需用核心交換機,有個路由器即可,所謂的核心交換機是針對網絡架構而言,如果是個幾台電腦的小局域網,一個8口的小交換機就可以稱之爲核心交換機!而在網絡行業中核心交換機是指有網管功能,吞吐量強大的2層或者3層交換機,一個超過100台電腦的網絡,如果想穩定并高速的運行,核心交換機必不可少。
一、核心交換機與普通交換機的區别
1、端口的區别
普通交換機端口數量一般爲24-48個,網口大部分爲千兆以太網或者百兆以太網口,主要功能用于接入用戶數據或者彙聚一些接入層的交換機數據,這種交換機最多可以配置Vlan簡單路由協議和一些簡單的SNMP等功能,背闆帶寬相對較小。

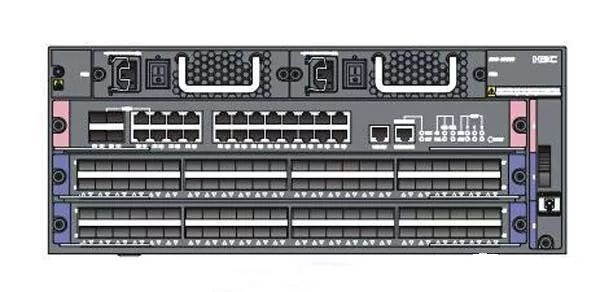

核心交換機端口數量較多,通常采用模塊化,可以自由搭配光口和千兆以太網口。一般核心交換機都是三層交換機,可設置路由協議/ACL/QoS/負載均衡等各種高級網絡協議。最主要的一點是核心交換機的背闆帶寬遠遠高于普通交換機,且通常有單獨引擎模塊,并且爲主備用。
2、用戶連接或訪問網絡的區别

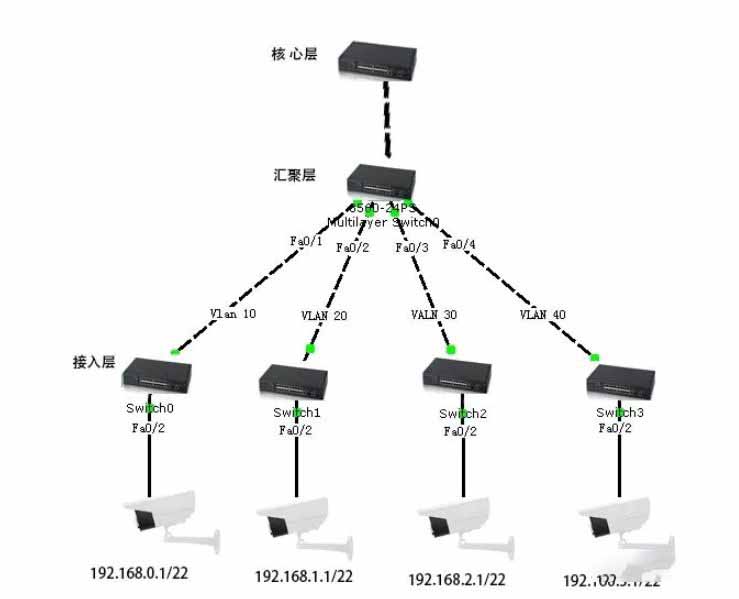

通常将網絡中直接面向用戶連接或訪問網絡的部分稱爲接入層,将位于接入層和核心層之間的部分稱爲分布層或彙聚層,接入層目的是允許終端用戶連接到網絡,因此接入層交換機具有低成本和高端口密度特性。彙聚層交換機是多台接入層交換機的彙聚點,它必須能夠處理來自接入層設備的所有通信量,并提供到核心層的上行鏈路,因此彙聚層交換機具備更高的性能,更少的接口和更高的交換速率。
而網絡主幹部分則稱爲核心層,核心層的主要目的在于通過高速轉發通信,提供優化、可靠的骨幹傳輸結構,因此核心層交換機應用有更高的可靠性、性能和吞吐量。
相比普通交換機,核心交換機需具備:大緩存、高容量、虛拟化、可擴展性、模塊冗餘技術等方面的特征。
3、大緩存技術
數據中心交換機改變了傳統交換系統的出端口緩存方式,采用分布式緩存架構,緩存比普通交換機也大許多,緩存能力可達1G以上,而一般的交換機隻能達到2~4M。對于每端口在萬兆全線速條件下達到200毫秒的突發流量緩存能力,從而在突發流量的情況下,大緩存仍能保證網絡轉發零丢包,正好适應數據中心服務器量大,突發流量大的特點。
4、高容量設備
數據中心的網絡流量具有高密度應用調度、浪湧式突發緩沖的特點,而普通交換機以滿足互連互通爲主要目的,無法實現對業務精确識别與控制,在大業務情況無法做到快速響應和零丢包,無法保證業務的連續性,系統的可靠性主要依賴于設備的可靠性。

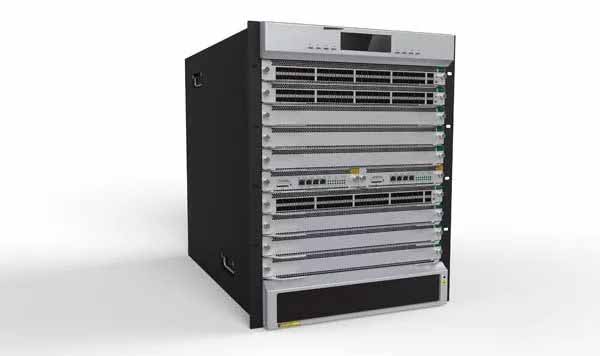

所以普通交換機無法滿足數據中心的需要,數據中心交換機需要具備高容量轉發特點,數據中心交換機必須支持高密萬兆闆卡,即48口萬兆闆卡,爲使48口萬兆闆卡能夠全線速轉發,數據中心交換機隻能采用CLOS分布式交換架構。除此之外,随着40G和100G的普及,支持8端口40G闆卡和4端口的100G闆卡也逐漸商用,數據中心交換機40G、100G的闆卡早已出現進入市場,從而滿足數據中心高密度應用的需求。
5、虛拟化技術
數據中心的網絡設備需要具有高管理性和高安全可靠性的特點,因此數據中心的交換機也需要支持虛拟化,虛拟化就是把物理資源轉變爲邏輯上可以管理的資源,以打破物理結構之間的壁壘,網絡設備的虛拟化主要包括多虛一,一虛多技術,多虛多等技術。
通過虛拟化技術,可以對多台網絡設備統一管理,也可以對一台設備上的業務進行完全隔離,從而可以将數據中心管理成本減少40%,将IT利用率提高大約25%。
6、可擴展性
可擴展性應當包括兩個方面:

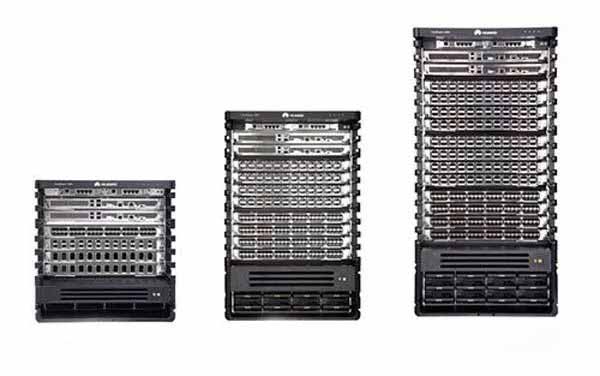

a、插槽數量:插槽用于安裝各種功能模塊和接口模塊。由于 每個接口模塊所提供的端口數量是一定的,因此插槽數量也就從根本上決定着交換機所能容納的端口數量。另外,所有功能模塊(如超級引擎模塊、IP語音模塊、 擴展服務模塊、網絡監控模塊、安全服務模塊等)都需要占用一個插槽,因此插槽數量也就從根本上決定着交換機的可擴展性。
b、模塊類型:毫無疑問,支持的模塊類型(如LAN接口模塊、WAN接口模塊、ATM接口模塊、 擴展功能模塊等)越多,交換機的可擴展性越強。僅以局域網接口模塊爲例,就應當包括RJ-45模塊、GBIC模塊、SFP模塊、10Gbps模塊等,以适 應大中型網絡中複雜環境和網絡應用的需求。
7、模塊冗餘
冗餘能力是網絡安全運行的保證。任何廠商都不能保證其産品在運行的過程中不發生故障。而故障發生時能否迅速切換就取決于設備的冗餘能力。對于核心交換機而 言,重要部件都應當擁有冗餘能力,比如管理模塊冗餘、電源冗餘等,這樣才可以在最大程度上保證網絡穩定運行。
8、路由冗餘
利用HSRP、VRRP協議保證核心設備的負荷分擔和熱備份,在核心交換機和雙彙聚交換機中的某台交換機出現故障時,三層路由設備和虛拟網關能夠快速切換,實現雙線路的冗餘備份,保證整網穩定性。
三、總結
核心交換機簡單的總結下來,就是這16點:
1、背闆帶寬大,數據轉發速度更快。
2、組網靈活,應用大中型網絡的接入層。
3、提供的端口靈活,根據網絡的應用選擇不同的接口形式如:SFP、GE、快速以太口、以太口等。
4、支持vlan的劃分,用戶可以針對不同的應用進行區域劃分,有效的對網絡進行控制和管理。進步抑制廣播風暴。
5、可網管交換機的數據吞吐量(Throughput)大、包丢失率(PacketLoss)小、延遲(Latency)低。
6、可以基于源、目的、網段進行數據信息流的控制。
7、鏈路聚合可以讓交換機和交換機以及交換機和服務器之間通過多個以太網端口綁定在一起,實現負載均衡。
8、具有ARP的防護功能,進步減少網絡的ARP欺騙。
9、具有MAC地址的綁定。
10、端口鏡像功能可以将一個端口的流量和狀态複制到交換機的另一個端口,用于監管。
11、支持DHCP的功能。
12、訪問控制列表它可以對IP數據包進行控制,比如限制它的流量、出入以及提供QoS等等。
13、具有較好的安全性能:交換機都可以進行MAC地址的過濾、MAC地址鎖定,并可以構建靜态的MAC轉發表。
14、能夠支持IEEE802.1Q和基于端口技術的VLAN。而IEEE802.1QVLAN中涉及的GVRP(GARP,VLAN注冊協議)和GMRP(GARP組播注冊協議)也被廣泛地支持。
15、具有SNMP功能,更能對網絡實現很好的管理和控制。
16、易于擴展,靈活應用,可以通過網絡管理軟件進行管理,也可以通過其本身的訪問控制對其進行遠程訪問。增加網絡的安全性和可控制性。
